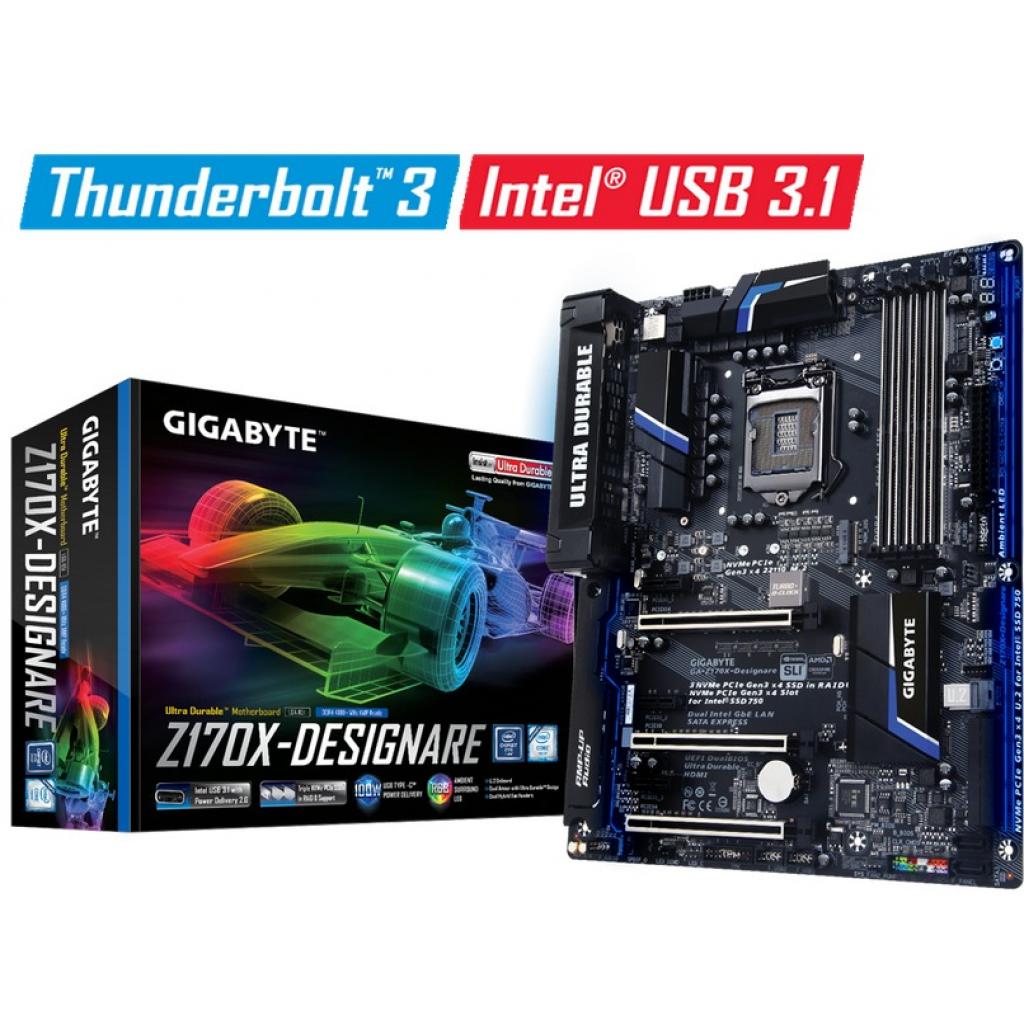

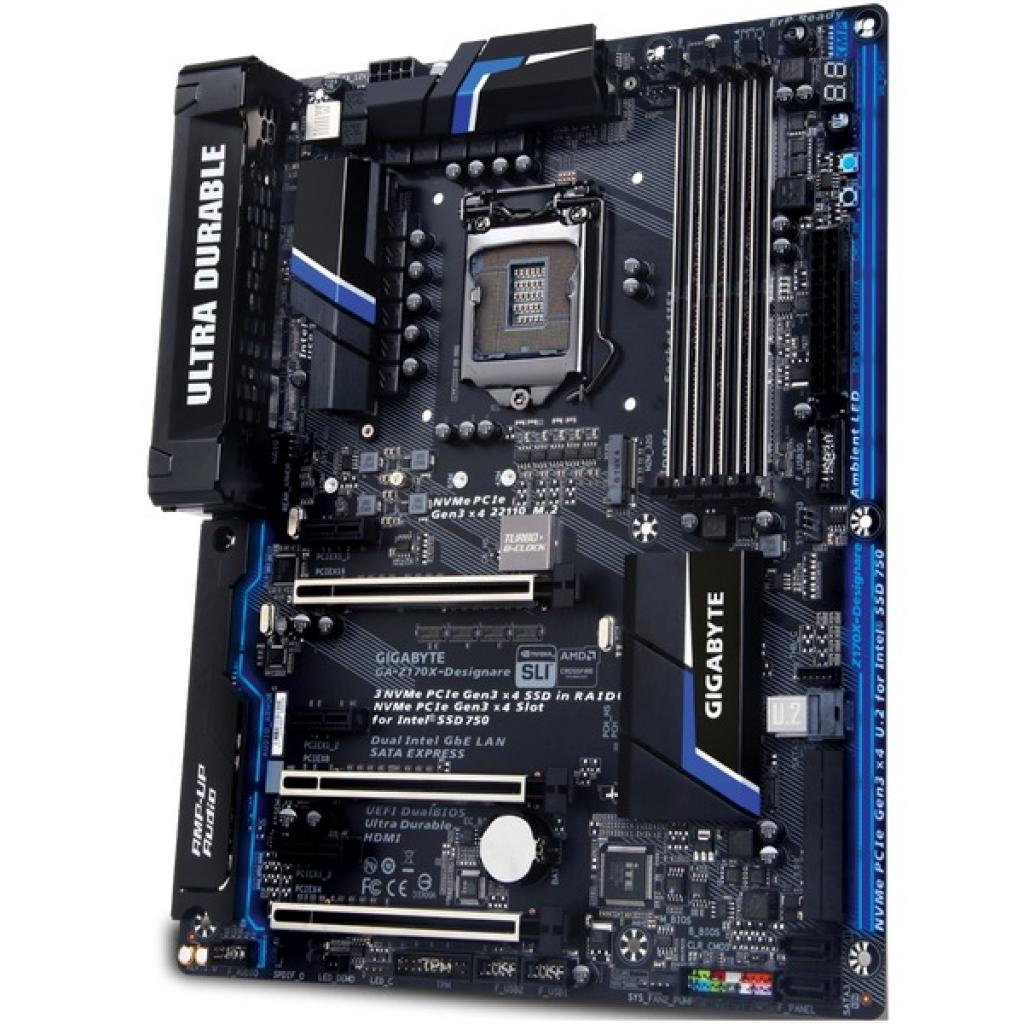

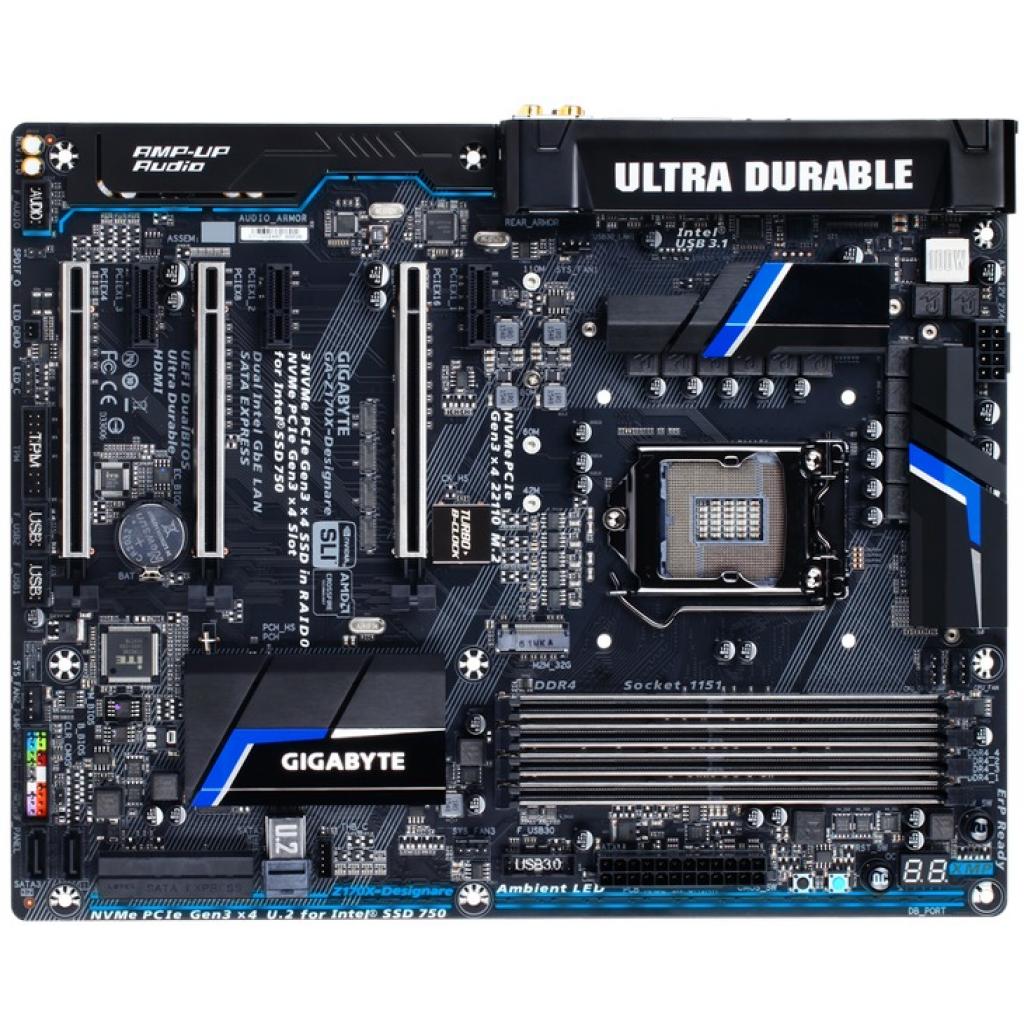

Материнская плата GIGABYTE GA-Z170X-DESIGNARE

Технические характеристики

Производитель	Gigabyte
Поддержка SLI/CrossFire	2-Way NVIDIA SLI,NVIDIA® Quad-GPU SLI™ Technology,AMD Quad-GPU CrossFireX™ Technology,2-Way AMD CrossFireX
Количество слотов памяти	4 слота под память
Слоты расширения	1 x PCIe 3.0 x1,3 x PCI-Eх 3.0 x16,1x PCI-Eх 3.0 x16 (PCIEX8),1x PCI-Eх 3.0 x16 (PCIEX4)
Чипсет	Intel Z170
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron 6-го поколения под сокет LGA1151
Поддержка двухканального режима	есть
Максимальный объем памяти	64 GB
Форм-фактор	ATX
Тип памяти	DDR4
Поддержка ECC	есть
Сокет	Socket 1151
Встроенное видео	нет

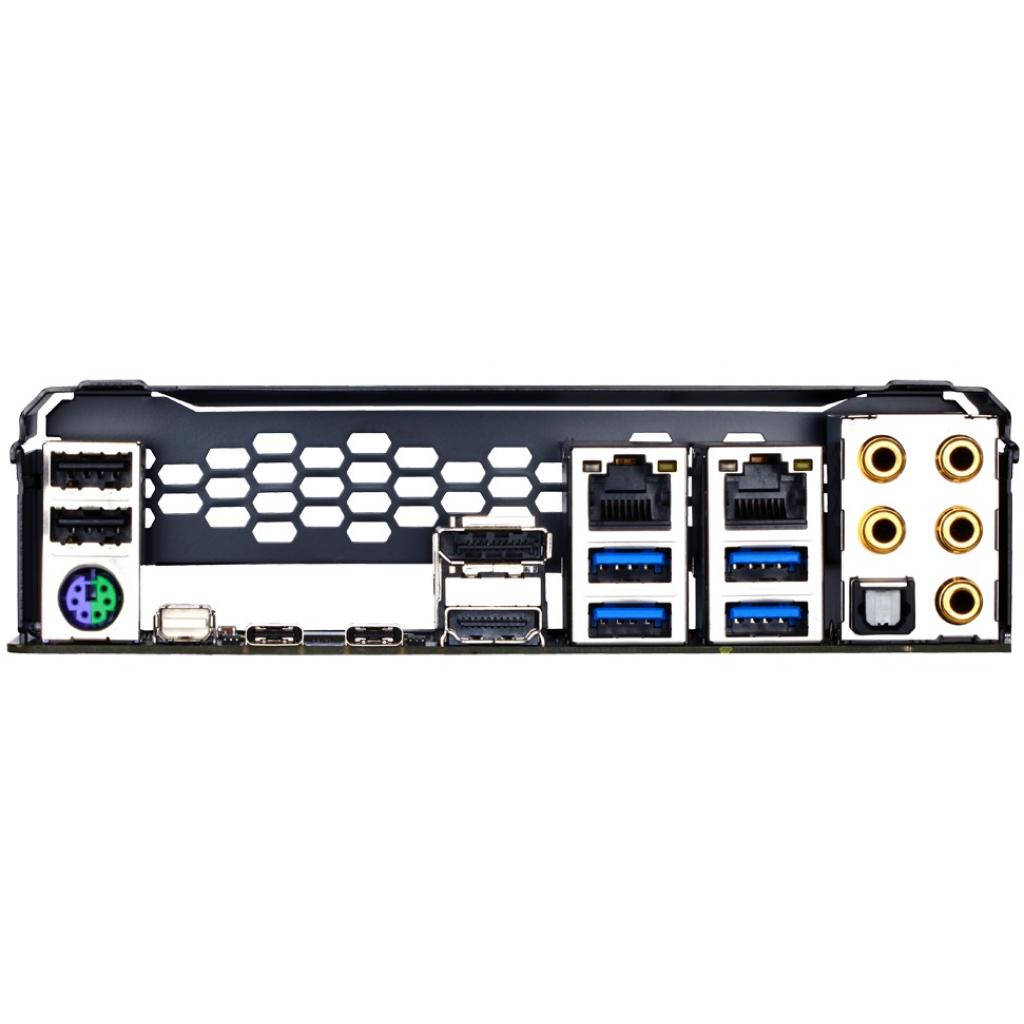

Внешние порты I/O	2 х USB 3.1,6 x USB 2.0,6 x USB 3.0,1 x PS/2,2 x RJ-45 LAN
Модель	GA-Z170X-DESIGNARE
Сетевой контролер	2x1Gb Lan
Поддержка RAID	RAID 0, 1, 5, 10
Тип поставки	BOX
Артикул	GA-Z170X-DESIGNARE
Контроллеры дисковых приводов	6 x Sata 6.0 Gb/s
Страна производства	Тайвань
Вид	для компьютера
Назначение	геймерская
Охлаждение южного моста	радиатор
Охлаждение VRM	радиатор
Количество процессорных разъемов	1
Тип системной шины	Direct Media Interface (DMI)
Максимальная скорость системной шины	2.7 ГТ/с
Производитель чипсета	Intel
Модель чипсета	Intel Z170
Тип оперативной памяти	DDR4
Частота, МГц	3800 (O.C.),3600 (O.C.),3333 (O.C.),2666 (O.C.),4000 (O.C.),3733 (O.C.),3466 (O.C.),3300 (O.C.),3000 (O.C.),2400 (O.C.),3866 (O.C.),3666 (O.C.),3400 (O.C.),3200 (O.C.),2800 (O.C.),2133
Количество разъемов, шт.	4
Максимальний объем памяти	64 GB
Тип аудиосистемы	HDA (High Definition Audio)
Аудиоконтроллер	Realtek ALC1150
Многоканальный звук	7.1
Тип сетевой карты	Realtek GbE
Количество LAN-контроллеров, шт	2
Скорость	10/100/1000 Мбит/с
Внутренние разъемы и порты	1 x M.2 Socket 3,2 x SATA Express,1 x U.2 port,6 x Sata 6.0 Gb/s
Колодки	1-х USB 3.0,2-х USB 2.0
Основное питание	24 пиновый ATX
Питание 12В	8 пиновый АТХ 12В
Прочие коннекторы	1 x Thunderbolt add-in card connector,1 x reset button,1 x power button,1 x S/PDIF Out connector,1 x Front panel audio connector,1 х Clear CMOS джампер,1 x Trusted Platform Module (TPM),1 x water cooling CPU fan header,1 x Front Panel connector
Тип BIOS	UEFI
Высота, мм	305
Ширина, мм	244
Оптический S/PDIF выход	есть

Краткое описание

Материнская плата Gigabyte поддерживает 6-е поколение процессоров Intel Core, предоставляя уникальное сочетание технологичности и дизайна в оптимальной платформе для сборки вашего ПК.Позолоченные контакты разъема ЦП (дизайн 15μ)В материнских платах Gigabyte применяются позолоченные контакты процессорного разъема (толщина напыления 15 мкм), что гарантирует надежность соединения, защищенность контактов от коррозии и стабильную работу системы на протяжении всего срока службы.Дизайн HD аудиоподсистемыФункционал материнских плат Gigabyte 100-серии дополняет прогрессивная аудиоподсистема на базе многоканального кодека Realtek ALC 1150, который обеспечивает надлежащее качество полезного сигнала, характеризуется превосходным соотношением сигнал/шум и гарантирует максимальный комфорт при прослушивании аудиоконтента на ПК. Звуковой тракт обслуживают высококачественные аудио-конденсаторы, которые обеспечивают высочайшее качество сигнала, реалистичное звучание инструментов, исполняющих музыкальные композиции и достоверную передачу звуковых эффектов в играх.Встроенная специализированная микросхема для тюнингаБлагодаря встроенной микросхеме тюнинга Turbo B-Clock, которой оснащены материнские платы GIGABYTE 100-серии, поклонники оверклокинга могут варьировать в широком диапазоне частоту шины BCLK.

Звуковой тракт обслуживают высококачественные аудио-конденсаторы, которые обеспечивают высочайшее качество сигнала, реалистичное звучание инструментов, исполняющих музыкальные композиции и достоверную передачу звуковых эффектов в играх.Встроенная специализированная микросхема для тюнингаБлагодаря встроенной микросхеме тюнинга Turbo B-Clock, которой оснащены материнские платы GIGABYTE 100-серии, поклонники оверклокинга могут варьировать в широком диапазоне частоту шины BCLK.

Средствами специализированной МС стало возможным линейно изменять значение частоты в диапазоне от 90 МГц до 500 МГц, устранив действовавшее ранее ограничение на пограничные значения с шагом дискретности 5%.Масштабируема графика 2-Way SLI /3-Way CrossFireВозможность масштабирования позволяет оптимизировать производительность видеоподсистемы и реализовать конфигурации, востребованные истинными поклонниками компьютерных игр, которым необходима максимальная частота кадров при максимально возможном экранном разрешении без ущерба для быстродействия.Усиленные разъемы Ultra Durable PCIeВ рамках концепции нового дизайна плат Gigabyte на разъемах PCIe установлены экраны из нержавеющей стали, благодаря которым пластиковые колодки приобретают дополнительную защиту и готовы к инсталляции любых PCI Express плат расширения.Запатентованный дизайн Gigabyte DualBIOSа системных платах Gigabyte семейства Ultra Durable реализована уникальная технология Gigabyte DualBIOS, призванная обезопасить одну из важнейших составляющих системной платы – BIOS.

В рамках технологии DualBIOS на материнских платах Gigabyte установлены две микросхемы BIOS – основная и резервная.

Этот тандем надежно защищает микрокод BIOS от вирусных атак, аппаратных сбоев, вызванных выходом из строя компонентов ПК, некорректных действий пользователя, допущенных при оверклокинге, а также от бросков напряжения в сети в процессе обновления BIOS.Сверхнадежные твердотельные конденсаторы Durable BlackВ материнских платах Gigabyte применяются наиболее качественные твердотельные конденсаторы с увеличенным ресурсом эксплуатации, которые обеспечивают стабильную работу системы в любом режиме, включая экстремальные настройки OC.

Для конденсаторов с чрезвычайно низким эквивалентным последовательным сопротивлением (параметр ESR) не имеет значение уровень загрузки ЦП – система будет стабильно работать в любом режиме.

Эти эксклюзивные компоненты (корпус угольно-черного цвета) применяются исключительно в изделиях Gigabyte.Защита USB и LAN-портов от электростатических разрядовМатеринские платы GIGABYTE демонстрируют новый уровень защиты ПК от электростатического разряда, гарантируя надежность соединения средствами Ethernet LAN или USB-портов.

Для каждой пары LAN и USB-портов предусмотрен специальный фильтр защиты, способный выдержать значительный электрический разряд, защищая, таким образом, систему от перепадов напряжения и даже прямых ударов молнии.
