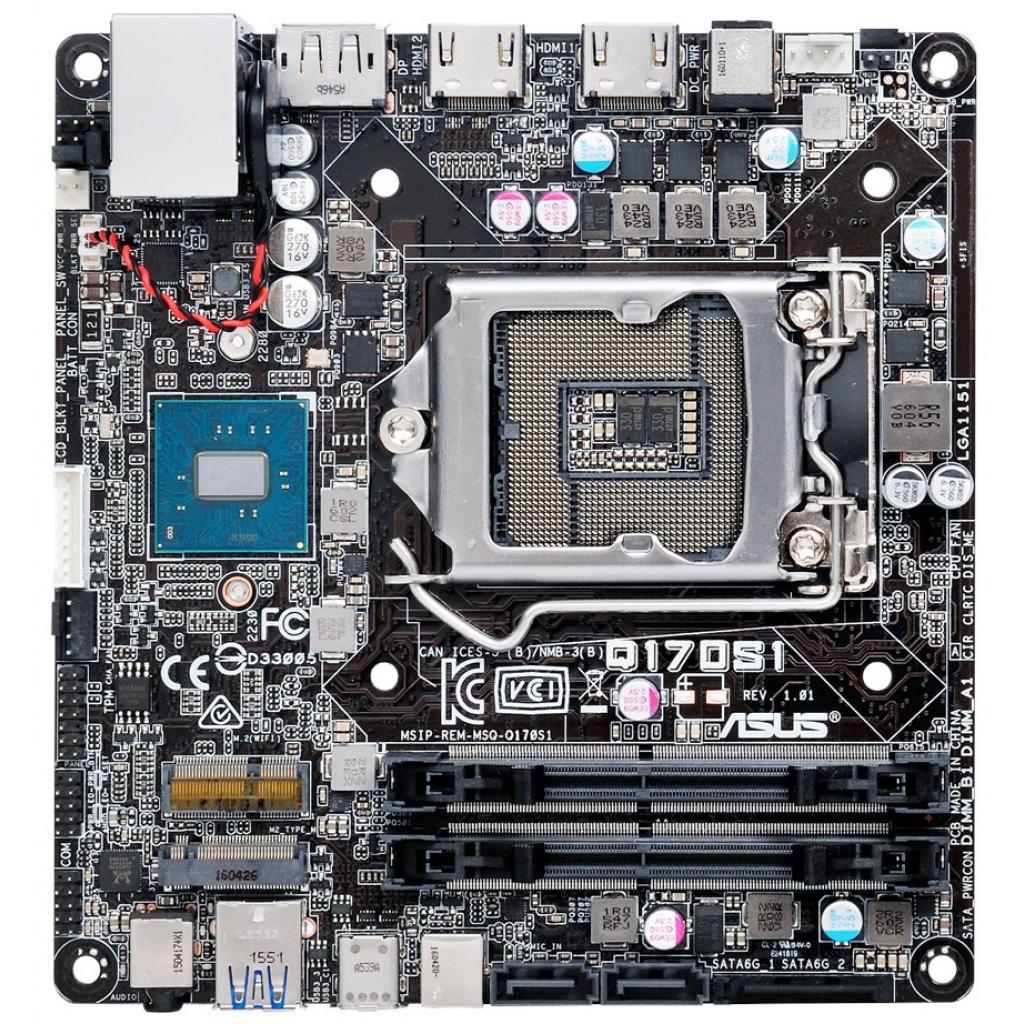

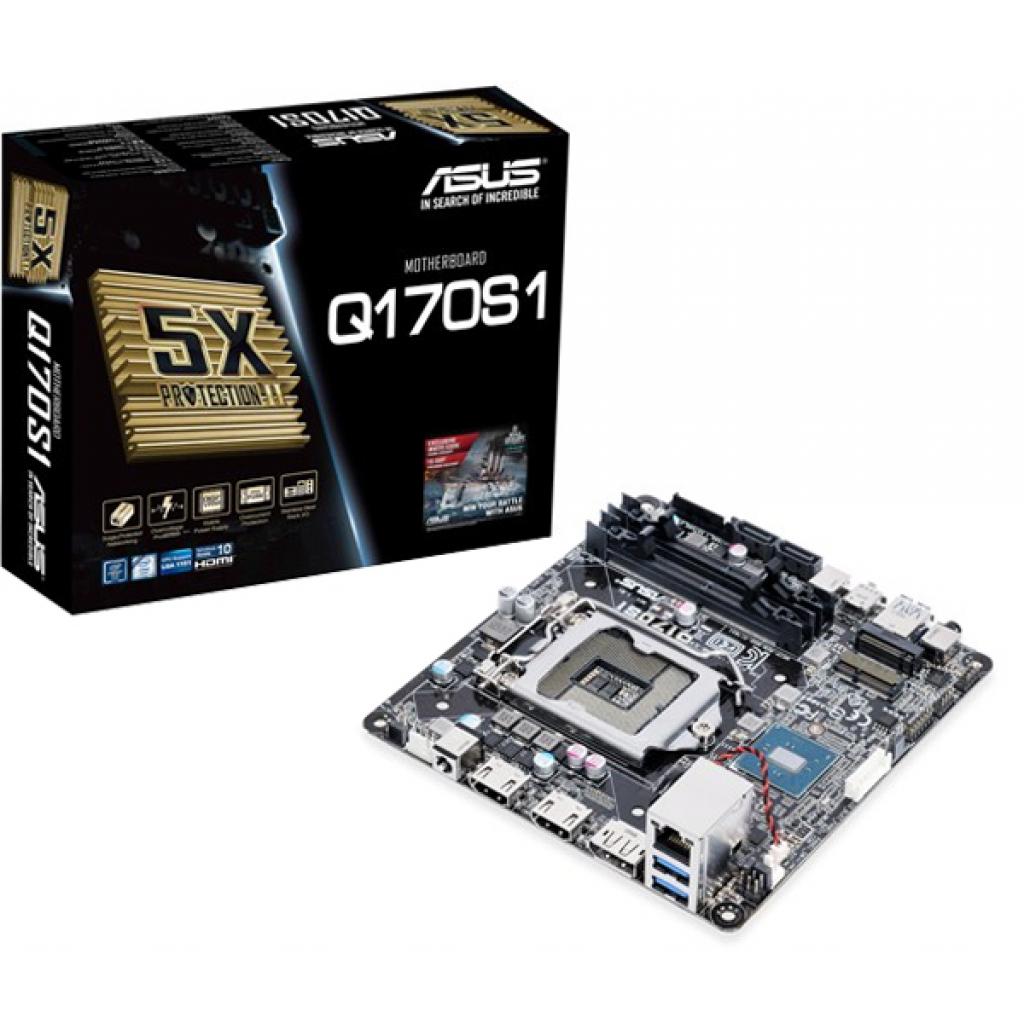

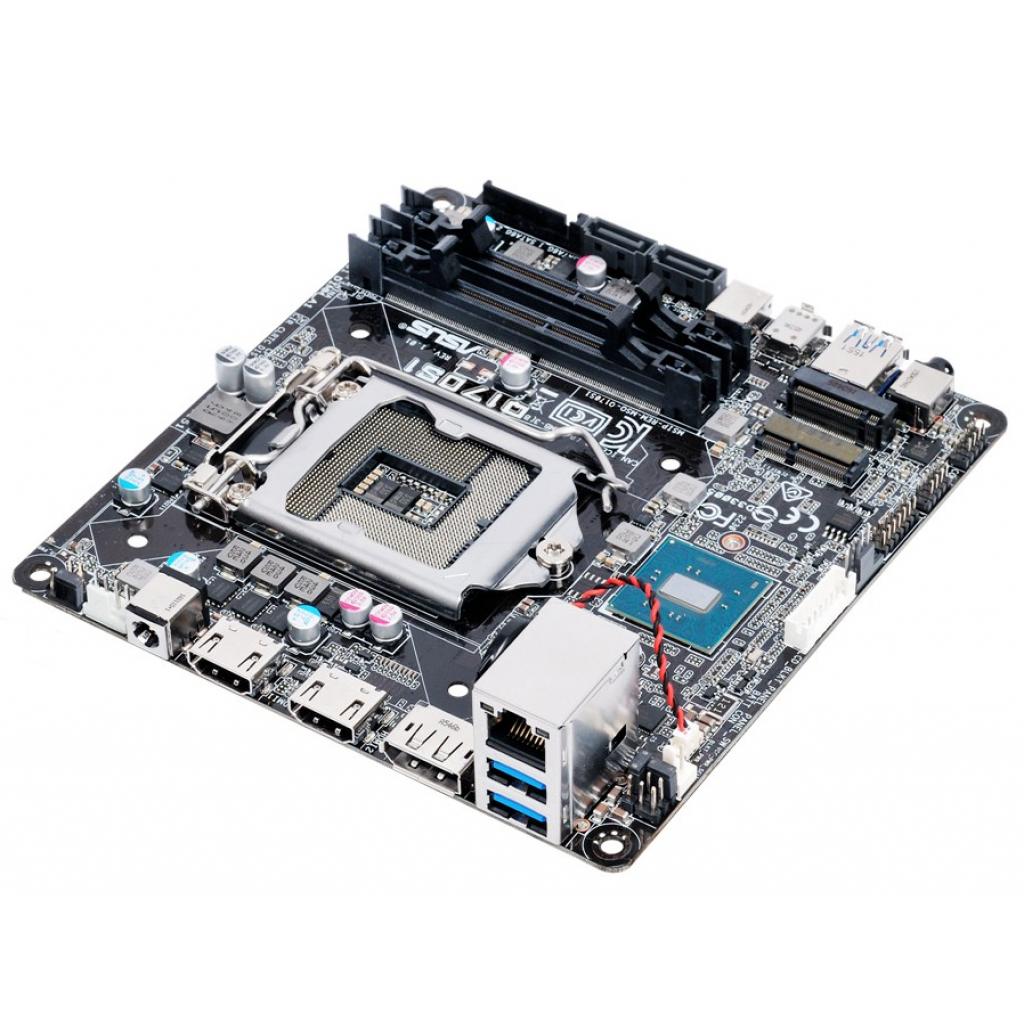

Материнская плата ASUS Q170S1

Технические характеристики

Производитель	ASUS
Количество слотов памяти	2 слота под память
Слоты расширения	1 x M.2
Чипсет	Intel Q170
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron 6-го поколения под сокет LGA1151
Поддержка двухканального режима	есть
Максимальный объем памяти	32 GB
Форм-фактор	Mini-STX
Тип памяти	SoDimm DDR4 2133 MHz
Поддержка ECC	нет
Сокет	Socket 1151
Встроенное видео	нет

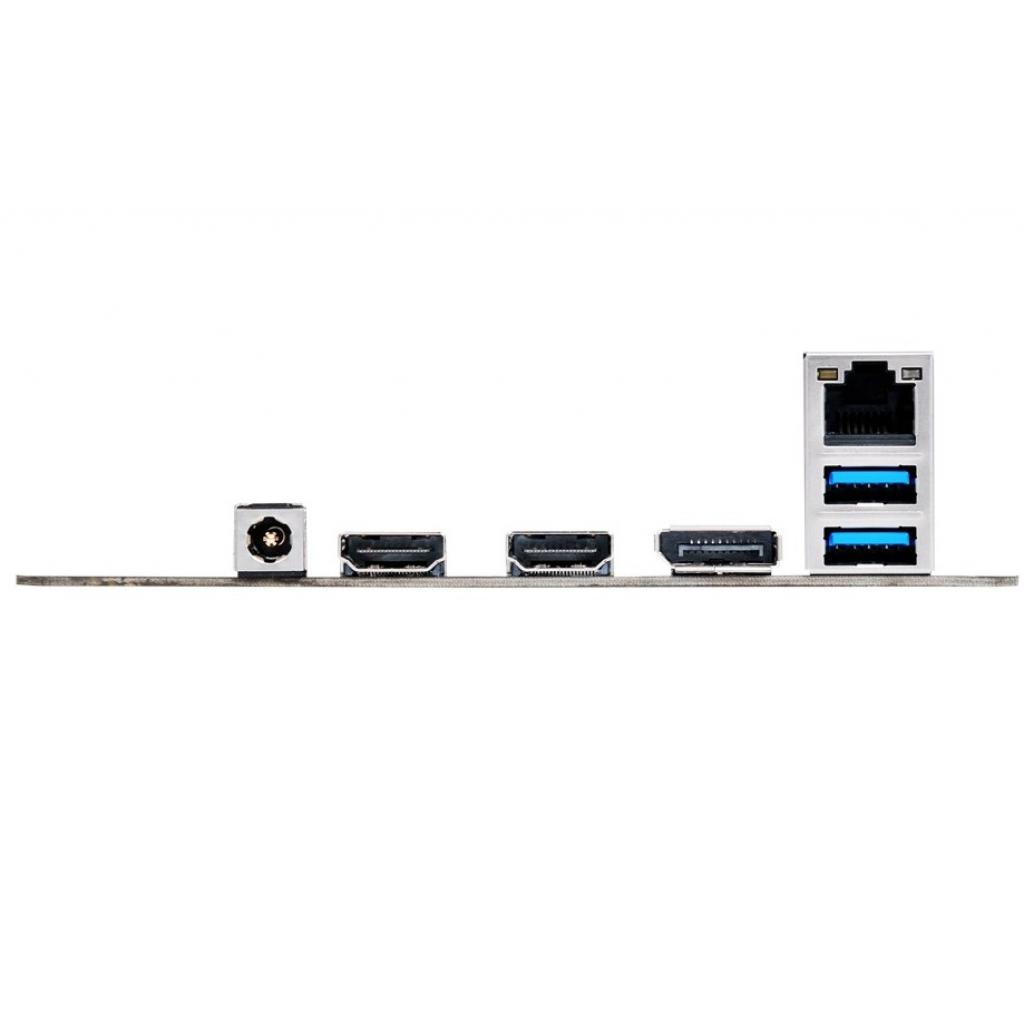

Внешние порты I/O	2 x USB 3.0,1 x RJ-45 LAN,2 x HDMI,1 x DisplayPort
Модель	Q170S1
Сетевой контролер	1Gb Lan
Поддержка RAID	no RAID

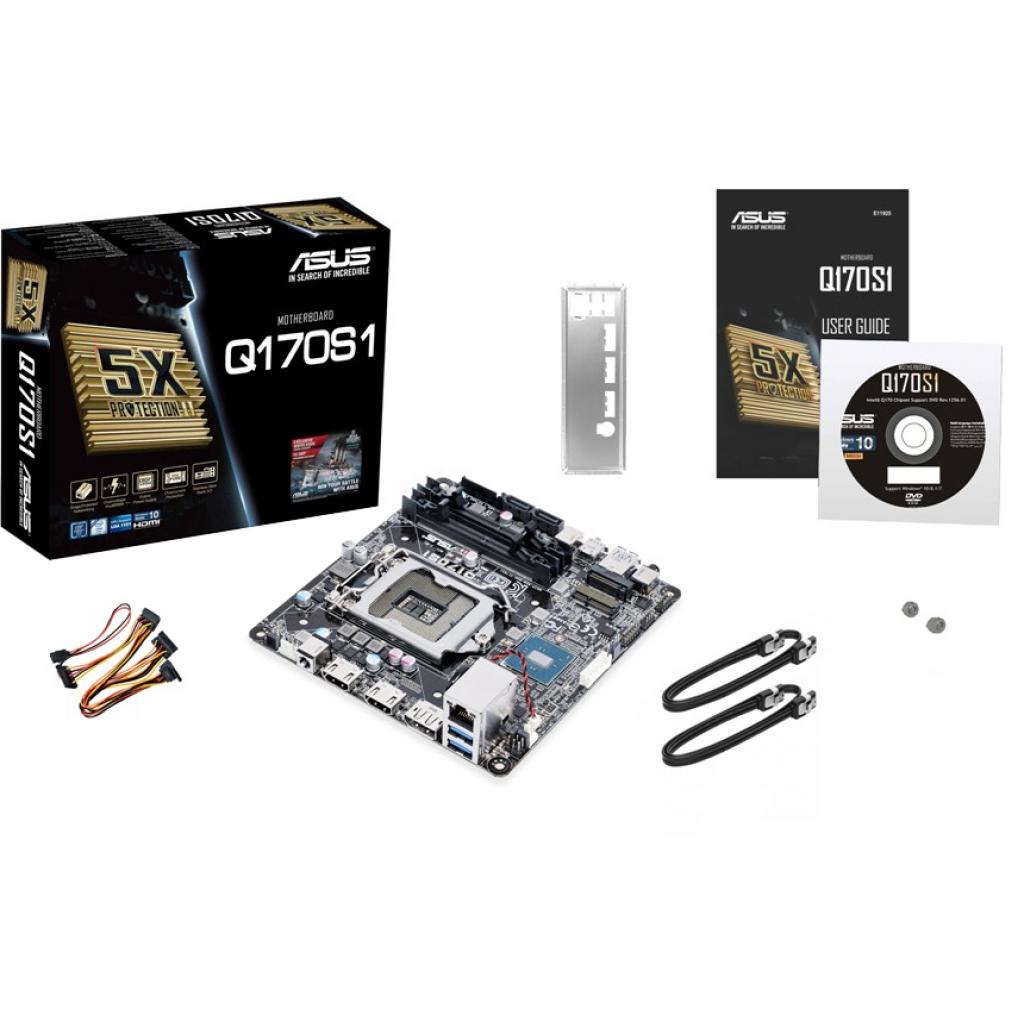

Тип поставки	BOX
Артикул	Q170S1
Контроллеры дисковых приводов	2 x Sata 6.0 Gb/s
Страна производства	Тайвань
Вид	для компьютера
Назначение	обычная
Количество процессорных разъемов	1
Тип системной шины	Direct Media Interface (DMI)
Производитель чипсета	Intel
Модель чипсета	Intel Q170
Тип оперативной памяти	SO-DIMM DDR4
Частота, МГц	2133
Количество разъемов, шт.	2
Максимальний объем памяти	32 GB
Тип аудиосистемы	HDA (High Definition Audio)
Аудиоконтроллер	Realtek ALC3236
Многоканальный звук	4.0
Тип сетевой карты	Intel I219LM
Скорость	10/100/1000 Мбит/с
Внутренние разъемы и порты	1 x M.2,2 x Sata 6.0 Gb/s
Прочие коннекторы	1 x 14-1 pin TPM connector,1 x COM port connector,1 x DIS ME jumper,1 x Panel off header,1 x Backlight inverter voltage selection header,1 x SATA power connector,1 x FPD brightness header,1 x Panel voltage selection header,1 x System panel connectors,1 x Chassis Fan connector,1 x CPU Fan connector,1 x LVDS connector,1 х Clear CMOS джампер
Тип BIOS	UEFI
Высота, мм	147
Ширина, мм	140
Максимальное разрешение	4096 x 2304

Краткое описание

Компактная материнская плата форм-фактора mini-STX на базе чипсета Intel Q170Защитные технологииМатеринские платы ASUS могут похвастать долгим сроком службы за счет технологии 5X Protection II, которая охватывает целый ряд инженерных решений, служащих для защиты от электрических перегрузок, коррозии, электростатических разрядов и прочих неприятностей.Защита сетевого интерфейса – LANGuardДля стабильной работы компьютерной сети.Разъем проводной сети на данной материнской плате оснащается специальной защитой от статического электричества и перепадов напряжения.Защита от скачков напряженияПродуманная система питания.В системе питания данной материнской платы используются стабилизаторы, обеспечивающие защиту от перепадов напряжения, которые могут возникнуть при использовании блоков питания не самого высокого качества.Защита от перегрузки по токуПредотвращение коротких замыканий.Для предотвращения перегрузки по току и коротких замыканий на материнской плате используются встроенные предохранители. Они защищают все компоненты устройства, начиная с периферийных разъемов и заканчивая слотами памяти.Стабилизатор напряжения DIGI+Стабильное питание.Цифровая система питания DIGI+ отличается высокой эффективностью, надежностью и стабильностью при любых нагрузках.

Они защищают все компоненты устройства, начиная с периферийных разъемов и заканчивая слотами памяти.Стабилизатор напряжения DIGI+Стабильное питание.Цифровая система питания DIGI+ отличается высокой эффективностью, надежностью и стабильностью при любых нагрузках.

Задняя панель из нержавеющей сталиПовышенная устойчивость к коррозии.Задняя панель материнских плат ASUS изготавливается из нержавеющей стали, покрытой тонким слоем оксида хрома, который обладает антикоррозийными свойствами.<u>Великолепная производительность</u>Поддержка DDR4 - Ускоряйте свою память!DDR4 – новый тип системной памяти, которая работает на высокой частоте (до 2133 МГц).

Специалисты ASUS работают в тесном контакте с производителями модулей DDR4, чтобы обеспечить максимальную совместимость компонентов.<u>ASUS UEFI BIOS</u>Графический интерфейс BIOS с поддержкой мыши предлагает два режима работы: «простой» режим с базовыми настройками для обычных пользователей и «продвинутый» для энтузиастов.Z Flash 3Удобная утилита для обновления прошивки через интернет и непосредственно из интерфейса BIOS.

S.M.A.R.TПроверка состояния жестких дисков с помощью технологии самоконтроля, анализа и отчетности S.M.A.R.T.

Регулировка вентиляторов - Q-FanПользователь может задать скорость вращения вентиляторов вручную, либо выбрав один из предустановленных вариантов регулировки от «тихого» до «максимальной скорости».

ИзбранноеДля быстрого доступа к часто используемым настройкам их можно добавить в специальный список.Режим EZ ModeИнтуитивное управление вентиляторами:Достаточно изменить форму графика регулировки скорости с помощью мыши.Загрузка XMP-профилей:Моментальное улучшение производительности модулей памяти.Информация о SATA-устройствах:Для быстрой идентификации подключаемых накопителей.Настройка времени:Указание системной даты и времени с помощью мыши.Режим AdvancedLast Modified Log.Переименование портов SATA:Для быстрой идентификации подключаемых устройств.<u>Высокоскоростные интерфейсы.

M.2 </u>Используя четыре линии PCI Express 2.0, интерфейс M.2 обеспечивает скорость передачи данных до 20 Гбит/с.

Он идеально подходит для подключения современных твердотельных накопителей.

Эффективное охлаждениеFan Xpert.Управление вентиляторами системы охлажденияИнтеллектуальная система ASUS Fan Xpert регулирует скорость процессорного кулера и корпусных вентиляторов в зависимости от загрузки системы и температуры окружающей среды, обеспечивая бесшумную работу компьютера.<u>Унифицированное администрирование</u>AI Suite IIIЕдиная программная оболочка для работы с материнской платойВсе эксклюзивные функции и технологии ASUS доступны посредством единого программного интерфейса ASUS AI Suite 3.

С его помощью можно осуществлять разгон компьютера, управлять параметрами энергопотребления и вентиляторами, изменять напряжения и следить за состоянием системы.

Единый интерфейс избавляет пользователя от необходимости переключаться между дюжиной разных утилит.
