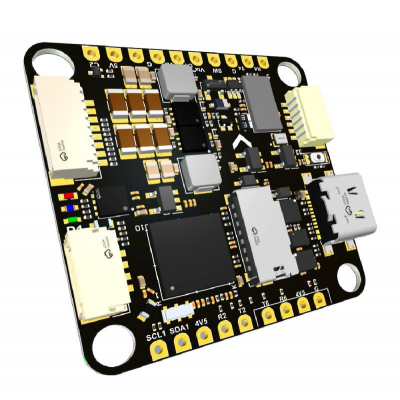

Полетный контроллер (FC) TBS Lucid H7 FC

Технические характеристики

Производитель	TBS
Модель	Lucid H7 FC
Артикул	Lucid H7 FC
Страна производства	Китай
Процессор	STM32H743VIH6

Краткое описание

Спецификация<ul><li>Микроконтроллер: STM32H743VIH6, работающий на частоте 480 МГц, с 1 МБ ОЗУ и 2 МБ флэш-памяти.</li><li>Чип OSD: AT7456E (SPI2)</li><li>Барометр: Infineon DPS310, подключенный по I2C2.</li><li>Выходы: 13 каналов, включая специальную «светодиодную» площадку.</li><li>Blackbox (BB): регистрация данных, оснащенная слотом для карты MicroSD (SDIO)</li><li>UART: всего 7 (1, 2, 3, 4, 6, 7, 8), готовы к инверсии сигнала</li><li>Шины I2C: доступно 2.</li><li>CAN-шина: 1 доступна.</li><li>Аналоговые входы: 6 каналов АЦП (VBAT, ток, RSSI, аналоговый датчик скорости воздуха, Vbat2, Cur2).</li><li>Светодиодные индикаторы: 3 светодиода (синий, зеленый для состояния FC, красный для питания 3,3 В).</li><li>Разрыв: доступен разрыв SPI3.</li><li>Интерфейс USB: разъем Type-C (стандарт USB 2.0).</li><li>Разъемы JST: <ul><li>1x JST-SH1.0 8-контактный (Vbat/G/Curr/Rx8/S1/S2/S3/S4)</li><li>1x JST-GH1.25 4-контактный (5 В/CAN-H/CAN-L/земля).</li></ul></li><li>Двойной вход камеры: переключаемые входы для двух камер.</li><li>Управление питанием: переключатель для фильтрованного выходного напряжения 5 В/Vbat.</li><li>DJI FPV OSD: совместимо через любой свободный порт UART.</li></ul>Характеристики мощности<ul><li>Входное напряжение: 6 - 36 В (2 - 8S LiPo).</li><li>BEC: 5 В 2 А непрерывно (3 А макс.) и 9 В 2 А непрерывно (3 А макс.)</li><li>LDO 3.3V: поддерживает до 200 мА.</li><li>Поддержка напряжения: площадка АЦП Vbat2 поддерживает до 36 В (делитель напряжения 1 кОм:10 кОм).</li><li>Потребляемая мощность: 200 мА при 5 В с Betaflight, 150 мА при 5 В с ArduPilot.</li></ul>Включает в себя<ul><li>TBS Lucid H7 FC</li><li>Кабель FC-ESC (plug &amp; play)</li><li>Кабель DJI O3 (подключи и работай)</li><li>4шт резиновых амортизатора М3</li><li>4 шт.
